TC-900橫流式超靜型冷卻塔技術參數表
廣東特菱節能空調TC-900Hx(300x3)橫流式超靜型冷卻塔技術參數表(低噪聲冷卻塔,靜音冷卻塔生產廠家)
|
設計及運行條件 : |
||
|
|
冷卻塔塔型 |
超靜型橫流式冷卻塔 |
|
進水溫度 |
37℃ |
|
|
出水溫度 |
32℃ |
|
|
外界濕球溫度 |
28℃ |
|
|
|
大氣壓強 |
99400Pa |
|
單組噪音值（10米距離） |
≤50dB(A) |
|
|
循環水流量 |
900m3/h |
|
|
外形尺寸 |
5160（長）x9970（寬） |
|
|
|
漂水損失 |
<0.001% |
|
蒸發損失 |
0.83% |
|
|
自重 |
4450kg x3 |
|
|
運行重 |
7580kg x3 |
|
|
結構明細: |
||
|
|
冷卻塔間數 |
3 |
|
每間風機數 |
1 |
|
|
塔總高 |
5925mm |
|
|
上下塔頂設施 |
熱浸鍍鋅鋼梯 |
|
|
施工材料: |
||
|
|
框架構件 |
熱浸鍍鋅鋼 |
|
填料 |
聚氯乙烯 |
|
|
填料支撐方式 |
熱浸鍍鋅鋼結構 |
|
|
風筒 |
玻璃鋼FRP |
|
|
風機平臺 |
熱浸鍍鋅鋼板 |
|
|
播水系統 |
無壓方形播水 |
|
|
螺栓、螺母和墊片 |
鍍鋅（達克羅） |
|
|
機械設備支撐 |
熱浸鍍鋅 |
|
|
底盆 |
玻璃鋼FRP |
|
|
面板 |
玻璃鋼FRP |
|
|
機械設備: |
||
|
風機 |
||
|
|
數量 |
6 |
|
型號 |
Φ2850mm-7葉（三層風機） |
|
|
制造商 |
廣東特菱節能空調設備有限公司 |
|
|
風機直徑 |
2850mm |
|
|
風機葉片數 |
7P |
|
|
風機軸功率（電機輸出功率） |
6.2kw |
|
|
風機轉速 |
100rpm |
|
|
葉片材料 |
航空鋁合金板材成型 |
|
|
輪轂材料 |
鋁合金 |
|
|
單機出風量 |
170000m3/h |
|
|
冷卻塔全壓 |
101Pa |
|
|
減速器 |
||
|
|
數量 |
3 |
|
類型 |
皮帶傳動 |
|
|
制造商 |
廣東特菱節能空調設備有限公司 |
|
|
型號 |
N-6（雙風機） |
|
|
軸承 |
NSK進口軸承 |
|
|
油封 |
TTO進口油封 |
|
|
電機 |
||
|
|
數量 |
3 |
|
類型 |
電氣全封閉風冷式 |
|
|
電機品牌 |
浙江 上虞 |
|
|
全載轉速 |
720rpm （名義） |
|
|
電氣特征 相/頻率/電壓 |
3 / 50 / 380 |
|
|
額定功率 |
7.5kw-8P |
|
|
軸承 |
NSK進口軸承 |
|
|
油封 |
TTO進口油封 |
|
|
外接管 |
||
|
|
進水管徑 |
2-DN150 x3 |
|
出水管徑 |
1-DN200 x3 |
|
|
滿水管徑 |
1-DN80 x3 |
|
|
自動補水管徑 |
1-DN50 x3 |
|
|
快速補水管徑 |
1-DN50 x3 |
|
|
排污管徑 |
1-DN80 x3 |
|
|
供貨及服務范圍 |
||||
|
名稱 |
數量 |
產地 |
生產廠家 |
規格型號 |
|
塔體鋼結構部分 |
3套 |
佛山 |
特菱空調 |
熱浸鍍鋅鋼 |
|
風機（同軸雙風機） |
6套 |
佛山 |
特菱空調 |
2850-7p |
|
皮帶箱 |
3套 |
佛山 |
特菱空調 |
N6（非標） |
|
風機、電機支座 |
3套 |
佛山 |
特菱空調 |
熱浸鍍鋅鋼 |
|
電機 |
3套 |
浙江 |
浙江 上虞 |
380V/3/50HZ 7.5kw |
|
淋水填料 |
3套 |
浙江 |
浙江 上虞 |
1020x1421 |
|
各種法蘭和管接頭 |
3套 |
佛山 |
特菱空調 |
- |
|
玻璃鋼風筒 |
3套 |
佛山 |
特菱空調 |
FRP |
|
玻璃鋼面板，集水盤，灑水盤，檔水板 |
3套 |
佛山 |
特菱空調 |
FRP |
|
風機檢修走道和平臺 |
3套 |
佛山 |
特菱空調 |
熱浸鍍鋅鋼 |
|
塔外樓梯 |
1套 |
佛山 |
特菱空調 |
熱浸鍍鋅鋼 |
|
五金連接件 |
1批 |
佛山 |
特菱空調 |
鍍鋅（達克羅） |
主要應用配件簡介

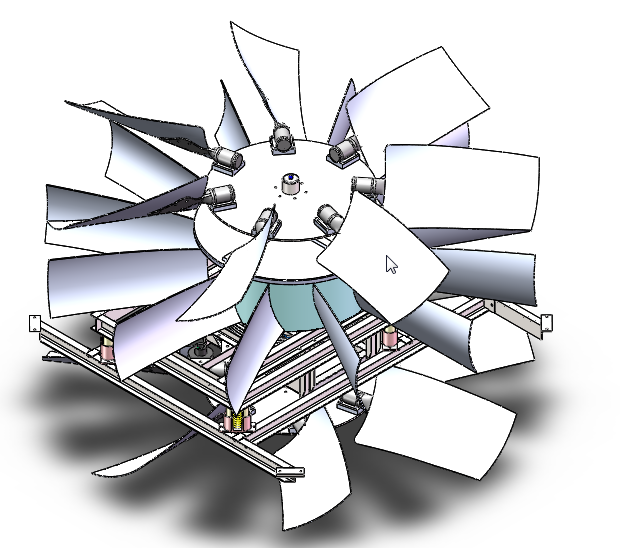

| 風機設計為大弦角大風量低速型三層風機，風機直徑Φ2850mm，葉片數量7片，轉速設定為100rpm，葉片采用航空鋁合金板材，可進行無級調節角度。因風機設計為寬葉葉片，低轉速運行時具有風量大、全壓高、效率高、噪音低、傳動平穩等優點。而且其氣動性能好、高強度、耐腐蝕，并可通過改變?nèi)~片安放角度方法滿足工藝要求及提高裝置效率。 |
|

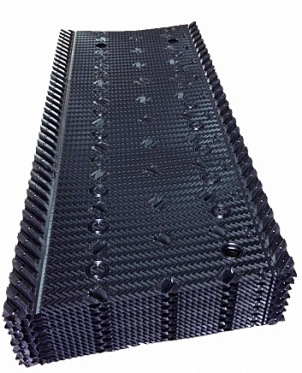

| 懸掛式高效橫流塔專用填料，該填料采用改性阻燃PVC經真空吸塑而成，其氧指數達到33，達到國際B1級難燃標準，在65℃水溫中不變形，可在50℃下長期穩定的工作。波高20mm，該填料獨有的自帶高效收水器和導風裝置設計，保證熱交換率，并將漂水損失控制到小于循環水量的0.001%。解決了傳統填料采用膠水粘接導致變脆、易堵塞、難清洗、漂水率高等缺點，從而大大提高了填料的使用壽命。 |
|
| TC系列的無壓方形播水咀是采用PP-ABS材料制造,播淋均勻，能大大避免了淋水的盲區和重疊區，使熱交換效率更高，氣水比更高，淋水密度更大。適合堿性或高溫的水盤式播淋系統，尤其是方形結構播淋面積的應用 |
|
